单信号 40 GHz 射频探针

● 太空系列射频探针是射频及微波器件的晶片级测试的必备神器

● 极低接触电阻和优越的阻抗控制

● 在宽温区测试中能保持信号的完整性和稳定性，数据重复性极高

● 太空系列射频探针极速交付、国内维修、无需等待

图文展示3264(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)

产品特点

产品架构

产品参数

附件下载

特殊的针尖设计技术，超长的使用寿命

适用于量产测试

Pad 不平整度的兼容性可达 25 μm

适用于不平整界面的测试

极低的接触电阻和插入损耗

可满足 -60℃~ 200℃ 宽温区测试

固定孔位

针体

探针针尖

线缆接口

Sky 系列探针-射频探针电性能参数

1	特征阻抗	50 Ω
2	频率范围	DC ~ 110 GHz
3	最大射频功率	5 W @ 40 GHz
4	最大直流电流	5 A
5	最大直流电压	200 V
6	接触电阻	100 mΩ*

* 在 Al 电极上的接触电阻

Sky系列探针-射频探针 电性能参数

回波损耗*

		GSG			GSGSG
		最小值	典型值	最大值	最小值	典型值	最大值
1	DC to 40 GHz	- 25.0 dB	- 20.0 dB	- 17.0 dB	- 13.8 dB	- 13.0 dB	- 11.7 dB
2	DC to 50 GHz	- 17.8 dB	- 14.0 dB	- 10.7 dB	- 14.2 dB	- 12.8 dB	- 11.2 dB
3	DC to 67 GHz	- 15.3 dB	- 12.0 dB	- 10.0 dB	- 14.2 dB	- 11.0 dB	- 8.4 dB
4	DC to 110 GHz	- 12.0 dB	- 11.0 dB	- 8.0 dB	- 10.8 dB	- 10.0 dB	- 7.5 dB

插入损耗*

		GSG			GSGSG
		最小值	典型值	最大值	最小值	典型值	最大值
1	DC to 40 GHz	- 0.60 dB	- 0.50 dB	- 0.44 dB	- 1.01 dB	- 0.80 dB	- 0.73 dB
2	DC to 50 GHz	- 1.14 dB	- 0.70 dB	- 0.58 dB	- 0.97 dB	- 0.90 dB	- 0.71 dB
3	DC to 67 GHz	- 1.21 dB	- 1.00 dB	- 0.70 dB	- 1.84 dB	- 1.20 dB	- 0.89 dB
4	DC to 110 GHz	- 2.00 dB	- 1.30 dB	- 1.14 dB	- 1.87 dB	- 1.60 dB	- 1.37 dB

* 测试数据及规格取决于个别的工艺条件，探针参数不同数据会有所差异，并非所有的规格都可同时有效。推荐的标准探针间距 75 μm ~ 250 μm

Sky 系列探针-射频探针机械性能参数

序号	项目	GSG, SG, GS	GSGSG	GSSG
1	探针间距	50 μm ~ 1250 μm*	50 μm ~ 1250 μm*	50 μm ~ 1250 μm*
2	最小 Pad 尺寸	标准款：70 × 70 μm RC 款：30 × 30 μm	标准款：70 × 70 μm RC 款：30 × 30 μm	标准款：70 × 70 μm RC 款：30 × 30 μm
3	典型寿命	＞250000**	＞250000**	＞250000**
4	最高使用温度	200℃	200℃	200℃
5	针尖材质	镍合金、铜合金	镍合金、铜合金	镍合金、铜合金
6	推荐水平扎针行程	15 ~ 25 μm （探针间距为 50 ~ 250 μm） 30 ~ 40 μm （探针间距＞ 250 μm）
7	RC 款射频探针	扎痕宽度仅为 10 μm：

* 典型探针间距 50 μm ~ 1250 μm 只适用于 40 GHz / 50 GHz / 67 GHz 探针，110 GHz及以上典型探针间距范围为 50 μm ~ 150 μm

提供到 3000 μm 宽间距射频探针定制

** 适用于常温下 Al 电极的测试

** 射频探针典型寿命实验已在 Eoulu 实验室验证，详情请参考 Eoulu 官网射频探针寿命验证视频和《Eoulu 射频探针寿命验证报告》

Sky 系列探针-射频探针 机械性能参数

序号	探针型号	连接器	最高测试频率	适配射频线缆
1	RF40 系列	2.92 mm（female）	40 GHz	C40 系列
2	RF50 系列	1.85 mm（female）	50 GHz	C50 系列
3	RF67 系列	1.85 mm（female）	67 GHz	C67 系列
4	RF110 系列	1.0 mm（female）	110 GHz	C110 系列

Sky 系列探针-射频探针 功率参数*

探针型号	频率（GHz）	最大射频功率 (W) （标准款）	最大射频功率 (W)** （大功率款）
RF40-GS/SG/GSG	0.5	＞45	＞90
	2	＞19	＞69
	5	＞10	＞35
	10	＞8	＞22
	15	＞7.5	＞17
	20	＞7	＞14
	26.5	＞6	＞11
	30	＞5	＞9
	40	＞4	＞7
RF50-GS/SG/GSG	50	＞3.5	＞6.5
RF67-GS/SG/GSG	67	＞3	＞6

* 功率测试环境（Watts CW @ 20℃）

** 大功率款射频探针为定制产品，请联系 Eoulu 咨询详情

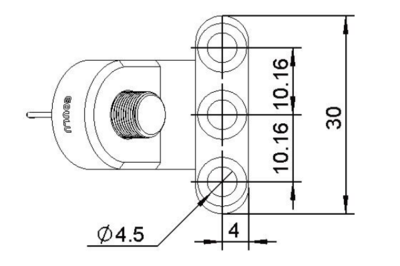

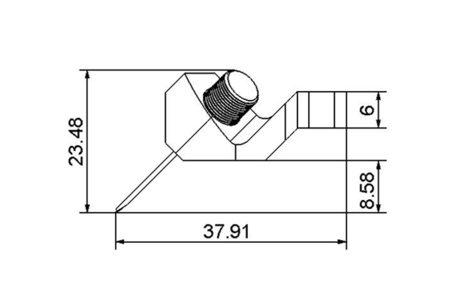

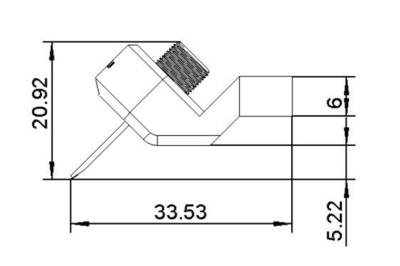

Sky 系列探针-射频探针外形尺寸

单

信号

双

信号

* 探针外形尺寸单位：mm

双信号 GSGSG 型号

双信号 GSGSG
序号	型号
1	RF40D-GSGSG100
2	RF40D-GSGSG125
3	RF40D-GSGSG150
4	RF40D-GSGSG200
5	RF40D-GSGSG250
6	RF40D-GSGSG300
7	RF50D-GSGSG100
8	RF50D-GSGSG125
9	RF50D-GSGSG150
10	RF50D-GSGSG200
11	RF50D-GSGSG250
12	RF50D-GSGSG300
13	RF67D-GSGSG100
14	RF67D-GSGSG125
15	RF67D-GSGSG150
16	RF67D-GSGSG200
17	RF67D-GSGSG250
18	RF67D-GSGSG300
19	RF110D-GSGSG100
